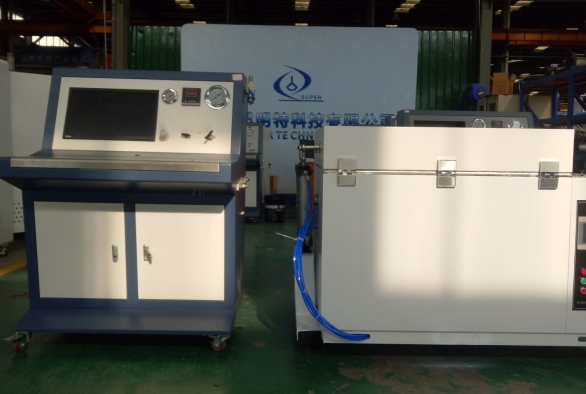

標題：閥門深冷試驗機-閥門測試臺
閥門低溫深冷試驗機是專門用于測試閥門在極低溫環境（如-196℃液氮溫度）下密封性、操作性能及材料可靠性的關鍵設備。以下是針對該設備的詳細技術解析與選型指南：
1. 核心功能需求
-
溫度范圍：-196℃（液氮）至常溫，可拓展至-269℃（液氦）。
-
測試能力：
-
低溫密封性測試（內漏/外漏）
-
啟閉扭矩動態監測
-
低溫循環疲勞測試（1000次以上循環）
-
材料收縮率與冷變形分析
-
2. 系統組成與關鍵技術
(1) 深冷環境模擬系統
| 模塊 | 技術要點 |
|---|---|
| 真空絕熱腔體 | 雙層304不銹鋼+多層絕熱材料（MLI），真空度≤10?3Pa，減少熱傳導/對流損失 |
| 低溫介質注入 | 液氮/液氦閉環循環系統，配備低溫泵（流量0-50L/min可調） |
| 溫控系統 | PID控制+液氮噴霧冷卻，降溫速率可調（1-10℃/min），控溫精度±1℃（-100℃以下） |
(2) 閥門驅動與檢測系統
| 組件 | 技術參數 |
|---|---|
| 低溫扭矩傳感器 | 量程0-500Nm，耐-200℃，精度±0.5% F.S.（如Futek TRS605） |
| 氣動執行機構 | 低溫專用氣缸（-196℃下密封材料選用PTFE+石墨），推力≥10kN |
| 氦質譜檢漏儀 | 靈敏度≤1×10?? Pa·m3/s（如Pfeiffer ASM 340） |
(3) 安全與自動化
-
防爆設計：符合ATEX Zone 1標準，氧氣濃度監測（避免液氮環境窒息風險）
-
緊急泄壓閥：爆破壓力設定為腔體設計壓力的1.5倍
-
自動化控制：PLC（西門子S7-1200）+觸摸屏，預設EN 12567標準測試程序
